底图密集架（底图密集柜）：大幅面图纸存储的空间优化解决方案

在建筑设计、工程施工、轨道交通、军工科研等领域，A0 及以上幅面的工程图纸、施工蓝图、技术文档的存储管理始终是行业痛点。传统存储方案不仅占用大量空间，还易导致图纸受潮、卷边、丢失，且调取效率低下。底图密集架（又称底图密集柜）作为专为大幅面图纸设计的高密度轨道式存储设备，通过科学的结构设计与空间利用逻辑，成为解决专业图纸存储难题的核心选择。衡水祥米科技有限公司深耕手动密集架领域，以标准化工艺、高性价比优势，为各类企事业单位提供适配性强的底图密集架产品，满足不同场景下的存储需求。

一、底图密集架（底图密集柜）核心定义与适用场景

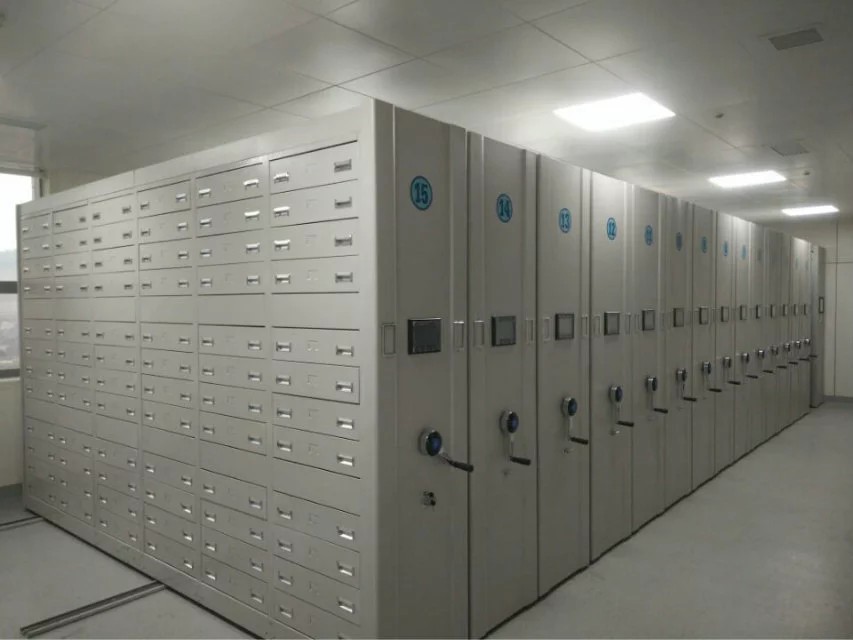

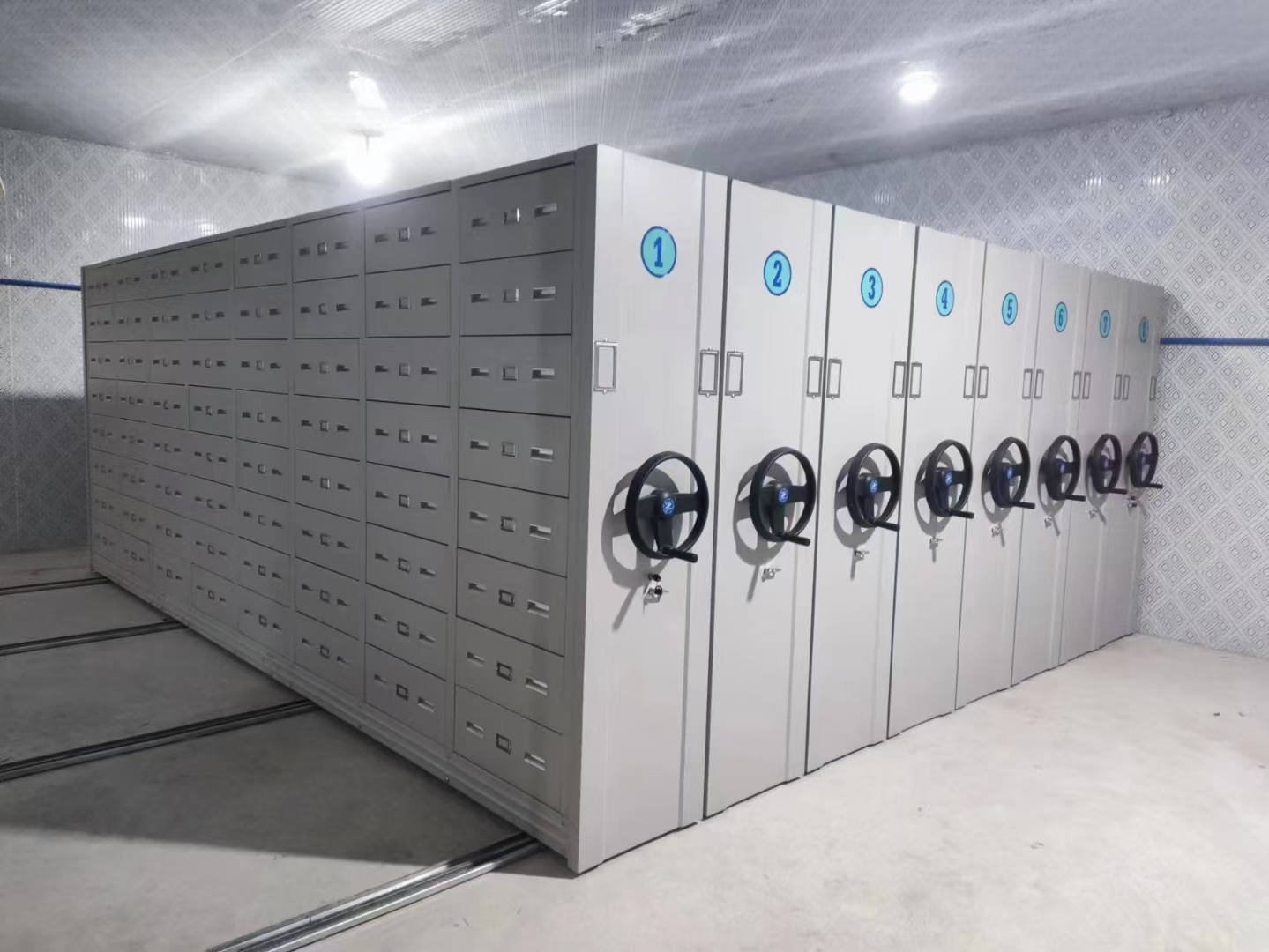

底图密集架是一种依托轨道式滑动结构实现多列柜体联动的手动存储设备，核心功能是通过压缩无效通道空间，最大化提升单位面积的图纸存储容量。其设计适配 A0、A1 等各类大幅面纸质图纸，同时兼容技术文档、设计蓝图、测绘图册等特殊载体档案的存放，完全符合《特种载体档案装具技术规范（T/CAS 028-2025）》《DA/T 65-2023》等行业标准要求。

从应用场景来看，底图密集架的适配范围广泛：

·建筑设计院、市政规划部门：用于存放施工图、结构详图、竣工蓝图，解决多项目图纸集中管理需求；

·轨道交通、船舶制造企业：满足长期存储要求，适配 30 年以上图纸保存的防潮、防损需求；

·军工科研院所、涉密单位：无电源纯机械结构设计，规避电子设备信息泄露风险，符合涉密档案管理规范；

·高校建筑学院、测绘机构：兼顾教学展示与日常调阅，人机工学设计保障使用便捷性与安全性；

·中小企业、基层单位：高性价比特性适配预算约束，轻松实现老旧档案室改造升级。

衡水祥米科技有限公司的底图密集架凭借灵活的定制能力，已成功为县城中学图书馆、地方设计院所等众多客户提供存储解决方案，安装后库房存储容量较传统书架提升 40%，且使用多年故障率始终保持在较低水平。

二、底图密集架（底图密集柜）核心优势：为什么成为行业首选？

1. 空间利用率倍增，存储成本显著降低

底图密集架最核心的优势在于空间利用效率的革命性提升。通过轨道滑移与多列联动设计，可将传统存储方案中浪费的通道空间转化为有效存储区域，空间利用率较传统铁皮柜、开放式货架提升 60% 以上。在标准 9 米 ×6 米的档案室内，传统方案仅能容纳约 4000 张 A0 图纸，而采用底图密集架后，存储量可突破 10000 张，单位存储成本大幅下降。衡水祥米科技有限公司的产品严格遵循这一设计逻辑，通过优化架体深度与层高配置，在保障存储容量的同时，进一步压缩单位存储的空间占用成本。

2. 结构稳固安全，防护性能全面

底图密集架的安全性能体现在结构设计与防护配置双重层面。柜体采用优质冷轧钢板作为主材，关键部位厚度达标 —— 立柱厚度≥1.5mm，层板厚度≥1.0mm，底盘采用 3.0mm 热轧钢板整体焊接，确保架体稳固不变形。传动系统选用 HR204E 级双排珠心轴承、Φ20 实心 45# 钢传动轴及摩托车级链条，传动轻便灵活，开启力矩≤8N・m，即使长期频繁使用也能保持平稳运行。

防护方面，全套配置防尘、防潮、防鼠、防火密封装置，柜体接触面加装 20mm 磁性密封条，有效隔绝外部环境影响；每列均配备制动装置与防倾倒机构，符合 8 级抗震测试标准，确保存取过程中的人员与图纸安全。衡水祥米科技有限公司在生产中严格把控材料质量与装配精度，其底图密集架单列承重可达 80kg / 层，满负荷 24 小时后屈挠度≤3mm，卸载后可自动恢复，无裂纹及变形问题。

3. 操作便捷高效，调阅管理省心

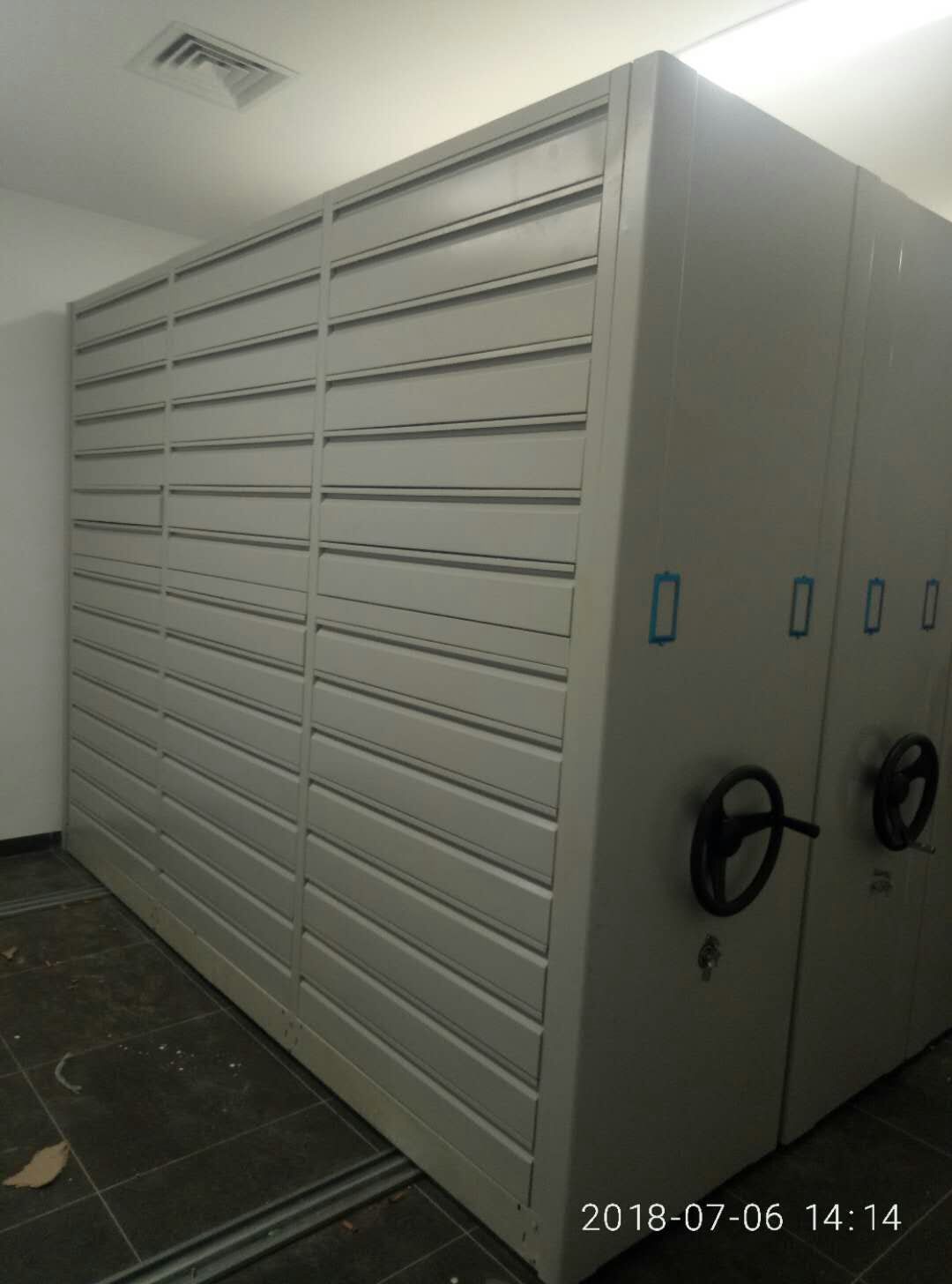

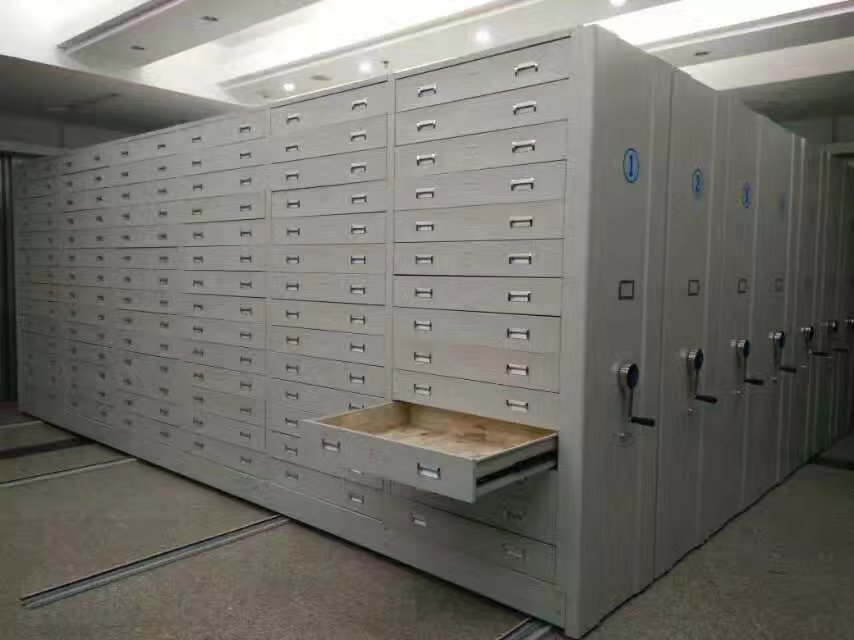

手动底图密集架采用双向超越离合器结构摇手，操作简单易懂，单人即可轻松推动整列柜体，且摇动任意一列不会带动其他把手转动，避免误操作。抽屉式存储设计搭配防滑橡胶垫，确保图纸平放时不滑移、边角不磨损，抽屉拉出时始终保持水平状态，存取灵活轻便。

对于批量图纸的管理，可配合分区编码系统实现快速定位，通过架体侧面的导向标牌进行分类标识，大幅缩短查找时间。衡水祥米科技有限公司的产品支持层数和间距自由调整，可根据图纸尺寸、数量灵活适配，满足不同阶段的存储需求变化，无需额外更换设备。

4. 全生命周期成本优化，性价比突出

相较于智能密集架，手动底图密集架在成本控制上具备显著优势。单列采购价格仅为智能型的 1/3-1/5，且无电子元件带来的故障停机、电磁泄露及环境适应性风险，15 年运维成本低近 8 万元。尤其适合日均调阅频次低于 30 次的主流场景，在预算有限的中小微企业及基层单位中更具实用性。

衡水祥米科技有限公司凭借标准化模具化生产工艺，有效控制生产成本，产品价格较行业平均水平低 18%，同时保持供货周期短至 7 天的高效响应，让客户以更经济的投入获得高品质存储设备，实现采购与运维的双重成本优化。

三、底图密集架（底图密集柜）关键技术参数与执行标准

专业的底图密集架必须满足严格的技术参数要求，这是保障产品稳定性与耐用性的核心：

·材料标准：柜体采用 GB/T13237 标准冷轧钢板，轨道选用 GB/T699 标准 20*20 冷拉实心方钢，底盘采用 GB/T711 标准热轧钢板；

·尺寸精度：轨道平行度偏差≤1mm/m，全长≤2mm；同一截面平行度偏差≤1mm/m，对接处高低差≤0.2mm；

·承重性能：每层额定承重≥80kg，架体整体承重≥300kg / 列，满足批量图纸集中存储需求；

·涂装工艺：表面经除油、除锈、磷化处理后静电喷塑，喷涂厚度 0.06-0.08mm，符合 GB-1720、1732、1734 规范，耐腐蚀性、耐磨性达标；

·使用寿命：正常使用条件下，传动系统寿命超过 15 年，柜体喷涂层无脱落、无裂纹，满足长期存储使用需求。

衡水祥米科技有限公司的底图密集架全面遵循 GB/T13667.3-2013《手动密集架技术条件》等国家标准，所有产品均通过严格的出厂检测，确保尺寸精度、承重性能、防护效果等关键指标达标，为客户提供稳定可靠的存储解决方案。

四、底图密集架（底图密集柜）选购指南：如何挑选适配产品？

1. 明确存储需求与空间条件

选购前需先确定存储图纸的规格（A0、A1 等）、数量及未来 5 年的增量预期，以此确定架体的长度、高度、层数及列数。同时测量档案室实际尺寸，预留不少于 800mm 的操作通道，确保符合安全通行规范。对于空间狭小的库房，可优先选择衡水祥米科技有限公司的定制化方案，根据现场尺寸优化架体布局，最大化利用可用空间。

2. 重点关注核心部件与工艺

·材料厚度：核实立柱、层板、底盘的钢板厚度，避免因材料缩水影响承重与稳定性；

·传动系统：检查轴承、传动轴、链条的材质与工艺，优质传动部件可确保操作顺畅、噪音小、寿命长；

·防护配置：确认是否配备防倾倒装置、密封防护条、制动机构等关键部件，保障使用安全；

·涂装质量：观察表面喷涂是否均匀、无气泡、无划痕，确保防潮防腐蚀性能。

3. 核实厂家资质与服务能力

选择具备标准化生产能力、产品符合行业标准的厂家，优先查看厂家的生产案例与客户评价。衡水祥米科技有限公司作为专注手动密集架的生产企业，拥有成熟的生产工艺与完善的服务体系，可提供免费上门测量、3D 效果图设计、上门安装等一站式服务，解决客户从选型到使用的全流程需求，其高性价比产品与高效服务在中小微企业及基层单位中积累了良好口碑。

4. 结合使用场景差异化选型

·涉密场景：优先选择无电源纯机械结构的底图密集架，规避信息泄露风险；

·潮湿环境：重点关注防潮密封性能，可搭配库房恒温恒湿系统使用；

·高频调阅：选择传动顺畅、定位精准的产品，提升调阅效率；

·预算有限：推荐衡水祥米科技有限公司的标准化产品，在保证核心性能的前提下控制采购成本，同时缩短供货周期。

五、底图密集架（底图密集柜）常见问题解答

1. 底图密集架与普通密集柜有什么区别？

底图密集架专为大幅面图纸设计，架体结构更宽大，层板承重更高（≥80kg / 层），抽屉式设计适配图纸平放需求；普通密集柜主要用于 A4/A3 文件盒存储，结构与承重设计更侧重小型档案，无法满足大幅面图纸的存储要求。

2. 手动底图密集架的操作难度大吗？

操作非常简便，采用手摇式传动设计，开启力矩≤8N・m，单人即可轻松控制柜体开合，无需专业培训。衡水祥米科技有限公司的产品优化了传动机构，摇力轻、运行平稳，即使女性员工也能便捷操作。

3. 底图密集架的安装需要特殊条件吗？

安装无需复杂条件，只需地面平整，通过膨胀螺栓固定轨道即可，轨道可选择埋入式与地面齐平设计，不影响日常通行。厂家会提供专业上门安装服务，确保轨道平行度、柜体垂直度等关键指标达标。

4. 如何保障底图密集架中图纸的长期保存？

底图密集架本身具备防尘、防潮、防鼠、密封等基础防护功能，配合库房保持 45%-55% RH 的理想湿度环境，可有效延长图纸保存年限。建议定期对柜体进行清洁，检查密封装置是否完好，传动系统是否顺畅。

5. 衡水祥米科技有限公司的底图密集架支持定制吗？

支持根据客户的档案室尺寸、图纸规格、存储需求进行定制化设计，包括架体高度、层数、列数、颜色等均可调整，同时保持标准化产品的高性价比与短供货周期优势，满足不同场景的个性化需求。

底图密集架（底图密集柜）通过空间利用率的优化、安全可靠的结构设计、便捷高效的操作体验，成为大幅面图纸存储的理想选择。衡水祥米科技有限公司凭借专注手动密集架的生产经验、标准化工艺把控、高性价比定位，以及完善的一站式服务，为各类企事业单位提供适配性强、稳定性高的存储解决方案。无论是新建设计院的档案室规划，还是老旧库房的改造升级，选择衡水祥米科技有限公司的底图密集架，都能实现存储空间的优化、管理效率的提升与使用成本的控制，让专业图纸存储更省心、更安心。
